解析蜗轮减速机结构图_东莞WP铸铁蜗
文章出处：xsy 人气： 发表时间：2015-09-25 14:57
东莞WP铸铁蜗轮减速机_蜗轮减速机结构图：
蜗轮减速机基本结构主要由传动零件蜗轮蜗杆、轴、轴承、箱体及其附件所构成。可分为有三大基本结构部：箱体、蜗轮蜗杆、轴承与轴组合。箱体是蜗轮蜗杆减速机中所有配件的基座，是支承固定轴系部件、保证传动配件正确相对位置并支撑作用在减速机上荷载的重要配件。蜗轮蜗杆主要作用传递两交错轴之间的运动和动力，轴承与轴主要作用是动力传递、运转并提高效率。
蜗轮蜗杆减速机部分附件解说如下：
油盖/通气器，主要用于排出涡轮蜗杆减速机机箱内的气体；
端盖，分为大端盖和小端盖，端盖为固定轴系部件的轴向位置并承受轴向载荷，轴承座孔两端用轴承盖封闭；
油封；主要使用防止机箱内部的润滑油外泄，提高润滑油的使用时间；
放油螺塞，主要用于更换润滑油时排放污油和清洗济；
油标盖/油标，主要用于观察涡轮蜗杆减速机机箱内部的油量是否达标；

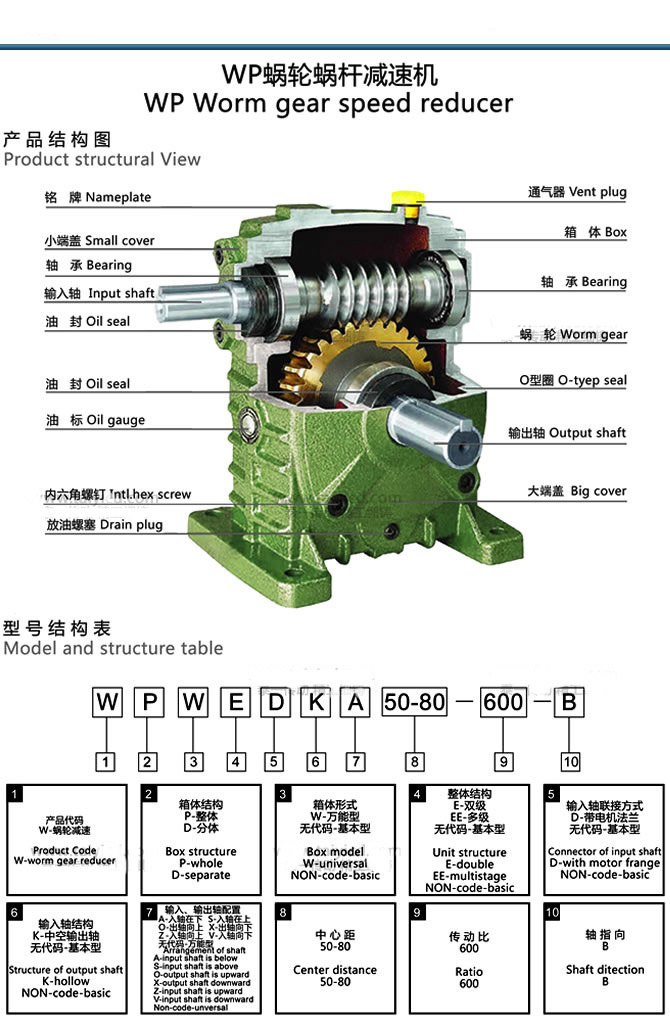

东莞WP蜗轮减速机结构图：

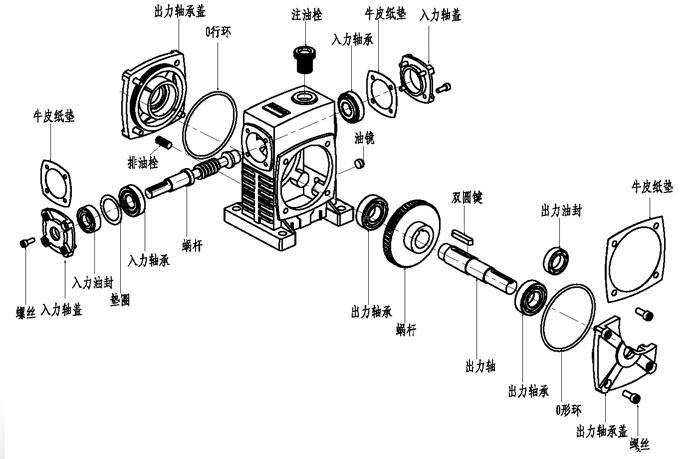

东莞WP蜗轮减速机结构图：
