新速源摆线针轮减速机的选用及方法
文章出处：xsy 人气： 发表时间：2015-09-25 14:54

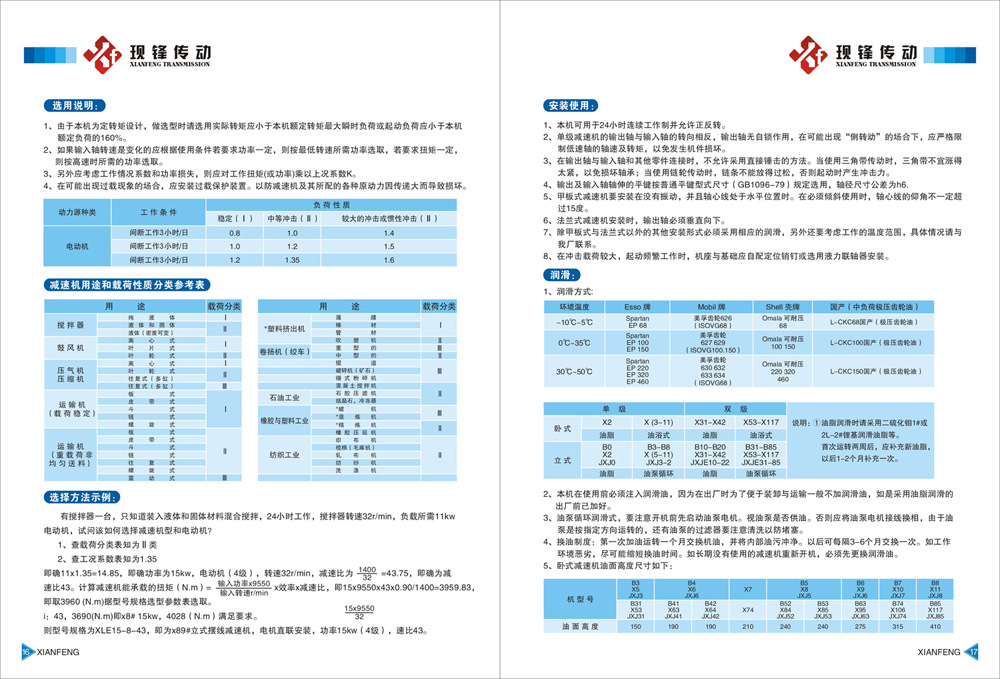

东莞摆线减速机,广东现锋摆线针轮减速机的选用说明:
1由于本摆线针轮减速机为定转矩设计，做选型时请选用实际转矩应小于本机额定转矩最大瞬时负荷或起动负荷应小于本机额定负荷的160%。
2如果输入轴转速是一变化的应根据使用条件若要求功率一定，则按最低转速所需功率选取，若要求扭矩一定，则按高速时所需的功率选取。
3另外应考虑工作情况系数和功率损失，则应对工作扭矩（或功率）乘以上况系数K。
4在可能出现过载现象的场合，应安装过载保护装置。以防减速机及其所配的各种原动力因传递大而导致损环。
新速源摆线针轮减速机选型方法示例：
有搅拌器一个台，只知道装入液体和固体材料混合搅拌，24小时工作，搅拌器转速32r/min，负载所需11KW电动机，试问该如何选择减速机型和电动机？
1查载荷分类表知为II类
2查工况系数表知为1.35
即确11*1=14.85，即确功率为15KW，电动机（4级），转速32r/min，减速比为1400/32=43.75，即确为减速比43。计算减速机能承载扭矩（N.m）=输入功率*9550/输入转速（r/min）*效率*减速比，即，15*9550*43*0.90/1400=3959.83，即3960（N.m）据型号规格选型参数表选取。
i：43，3960（N.m），即X8# 15KW，4028（N.m）满足要求。
则型号规格为XLE15-8-43，即为X89#立式摆线减速机，电机直联安装，功率4级15KW，速比43。
