解析东莞行星摆线针轮减速机结构及

文章出处:xsy 人气: 发表时间:2015-09-25 14:53
东莞新速源机电解析东莞行星摆线针轮减速机结构及特点

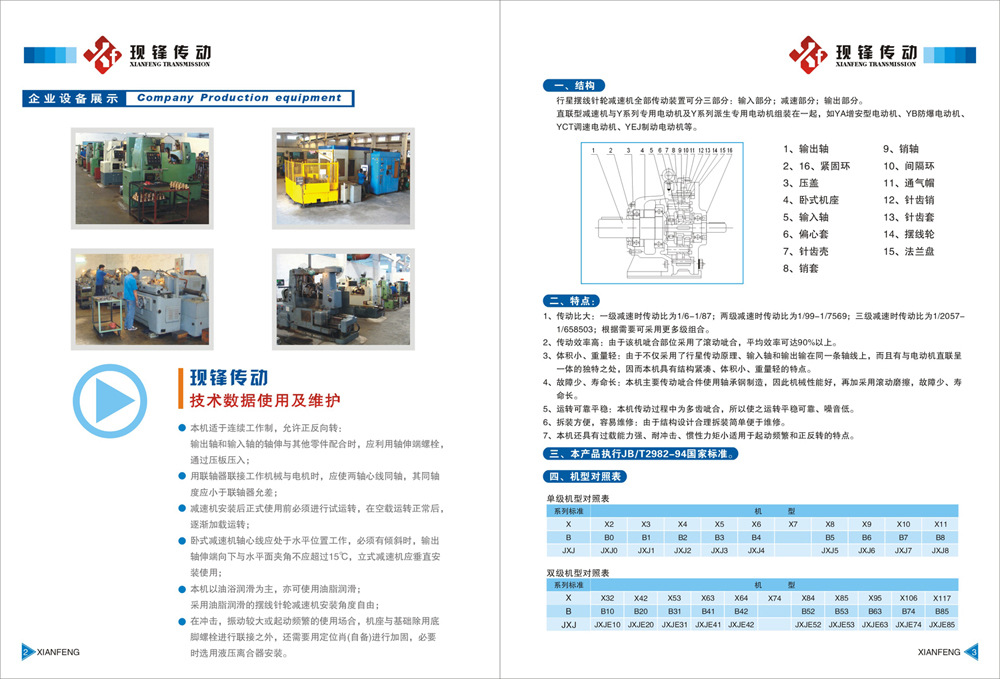

摆线针轮减速机结构图:

行星摆线针轮减速机全部传动装置可分三部分:输入部分,减速部分,输出部分。

直联型减速机与Y系列专用电动机及Y系列派生专动电动机组装在一起,如YA增安型电动机、YB防爆电动机、YCT调速电动机、YEJ制动电动机等。



1、传动比大:一级减速时传动比为1/6-1/87;两级减速时传动比为1/99-1/7569;三级减速时传动比为1/2057-1/658503;根据需要可采用更多级组合。
2、传动效率高:由于该机啮合部位要用了滚动啮合,平均效率可达90%以上。
3、运转可靠平稳:本机传动过程中为多齿啮合,所以使之运转平稳可靠、噪音低。
4、体积小、重量轻:由于不仅采用了行星传动原理,输入轴和输出轴在同一钉轴线上,而且有与电动机直联呈一体的独特之处,因而本机具有结构紧凑、体积小、重量轻的特点。
5、故障少、寿命长:本机主要传动啮合件使用轴承钢制造,因此机械性能好,耐磨性能好,再加采用滚动磨擦,故障少、寿命长。
6、拆装方便,容易维修:由于结构设计合理拆装简单便于维修。
7、本摆线针轮减速机还具有过载能力强、耐冲击、惯性力矩小适用于起动频繁和正反转的特点。
