丝杆升降器的结构型式_东莞小型丝

文章出处：xsy 人气：发表时间：2015-09-25 14:53

东莞WPT蜗轮丝杆升降机是基础的升降设备,丝杆升降器内部结构是由蜗轮,蜗杆,轴承,丝杆,油封,内六角螺丝,石棉垫片,牛油嘴,入力端盖,蜗轮箱,键等组成。

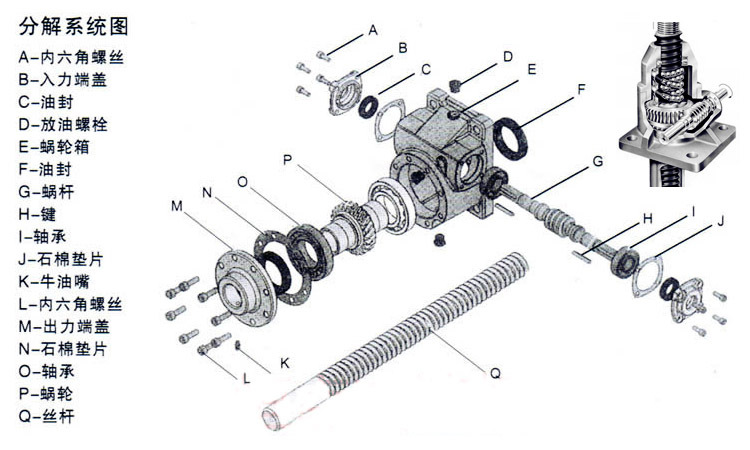

小型丝杆升降器组成部件分解图：

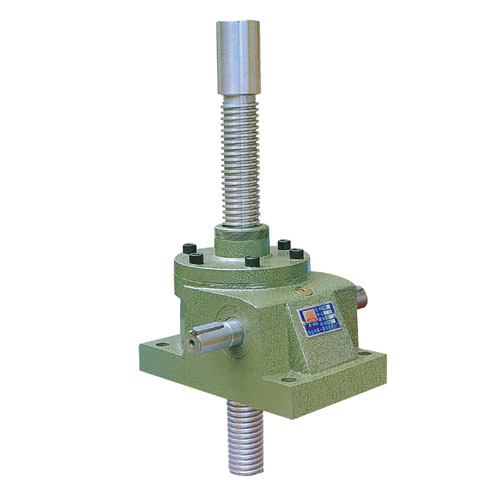

东莞丝杆升降器产品图：

丝杆升降器结构型式：

升降机按结构型式分为：

1型－丝杠同时作旋转运动和轴向移动；

2型－丝杠作旋转运动。丝杠上的螺母作轴向移动。

装配型式

升降机每种结构型式又分为两种装配型式：

A型－丝杠（或螺母）向上移动；

B型－丝杠（或螺母）向下移动。

3、丝杠头部型式

1型结构型式的丝杠

头部分为

I（圆柱型）、II（法兰型）、III（螺纹型）、IV（扁头型）四种型式。

2型结构型式的丝杠头部分为：I（圆柱型）和III（螺纹型）两种形式。

4、传动比

升降机分为两种传动比，即普通（P）和慢速（M）。

5、丝杠的防护

1型升降机丝杠的防护分为：基本型、防旋转型（F）和带防护罩型（Z）；

2型升降机丝杠的防护分为：基本型和带防护罩型（Z）。
