摆线针轮减速机的组成部件有哪些？

文章出处：xsy 人气：发表时间：2015-09-25 14:51

摆线针轮减速机是一种应用摆线针齿啮合、行星式传动原理。摆线针轮减速机结构原理全部传动装置可分为三部分：输入部分、减速部分、输出部分。
摆线针轮主要依靠偏心体和偏心轴承规则的偏心运动，来驱动摆线轮的运动，从而输出比较小的转速，达到减速的目的。它能轻松的达到1:87的速比，这个是其它减速机很难做到的，效率达到94%。

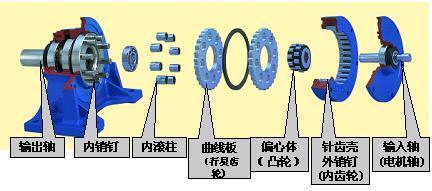

摆线减速机主要由四部分组成：
1.行星轮
其齿形通常为短幅外摆线的内侧等距曲线。
2.行星架
由输入输和双偏心套组成，偏心套上的两个偏心方向互成180度。
3.输出机构
这种减速器通常采用销轴式输出机构。
4.中心轮
又称针轮，针齿壳上装有一组针齿销，通常针齿销上还有针齿套。
