东莞摆线针轮减速机的工作原理
文章出处:xsy 人气: 发表时间:2015-09-25 14:49
东莞摆线针轮减速机的工作原理:
摆线针轮减速机是一种采用K-H-V少齿差行星传动原理的新颖传动机械,广泛应用于纺织印染、轻工食品、冶金矿山、石油化工、起重运输及工程机械等领域中的驱动和减速装置。
摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。

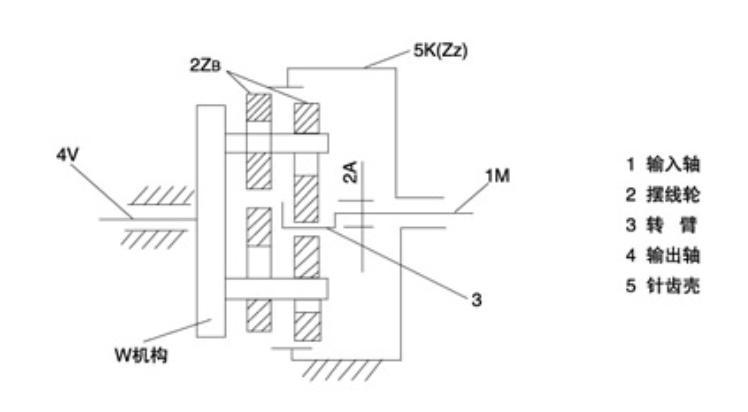

其传动过程如下:在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个称为转臂的滚柱轴承,形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿相啮合,以组成齿差为一齿的内啮合减速机构,(为了减小摩擦,在速比小的减速机中,针齿上带有针齿套)。
当输入轴带着偏心套转动一周时,由于摆线轮上齿廓曲给的特点及其受针齿轮的限制之故,摆线轮的运动成为即有公转又有自转的平面运动,在输入轴正转一周时,偏心套亦转动一周,摆线轮于相反方向上转过一个齿从而得到减速,再借助W输出机构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。
