齿轮减速马达型号表式及配线盒方向

文章出处:xsy 人气: 发表时间:2015-09-25 14:48

齿轮减速马达型号表式及配线盒方向选定说明:

东莞英一齿轮减速马达的定购方式:

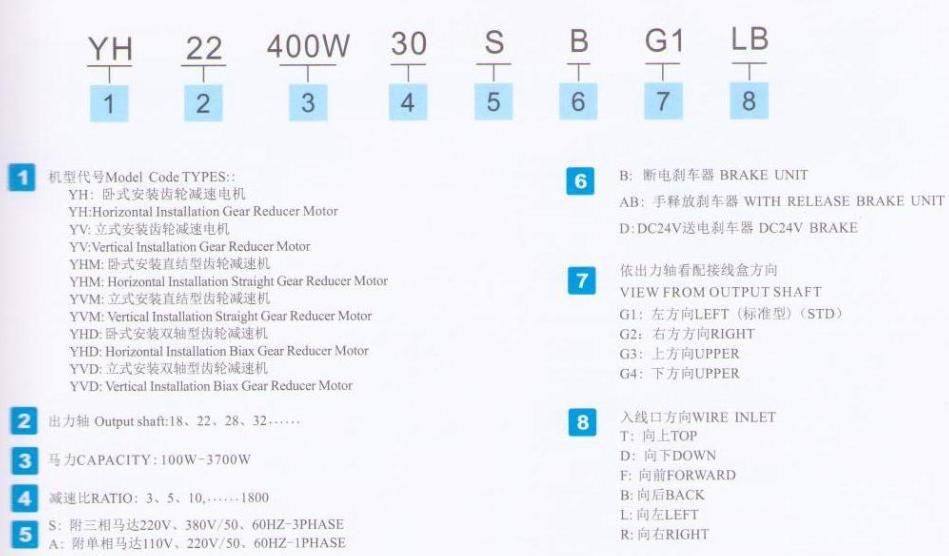

型号说明

YH-22-400W-30-S-B-G1-LB

1 2 345678

1、机型代号

YH:卧式安装齿轮减速电机

YV:立式安装齿轮减速电机

YHM:卧式安装直结型齿轮减速机

YVM:立式安装直结型齿轮减速机

YHD:卧式安装双轴型齿轮减速机

YVD:立式安装双轴型齿轮减速机

2、代表出力轴

出力轴:18222832……详情请参数齿轮减速马达型号参数。

3、代表马达

马力:100W-3700W

4、为速比

减速比:3510、……1800

5S附三相马达220V380V/5060HZ-3PHASE

A附单相马达110V220V/5060HZ-1PHASE

6B断电刹车器

AB手释放刹车器

DDC24V送电刹车器

7、依出力轴看配线盒方向

G1:左方向(标准型)

G2:右方方向

G3:上方向

G4:下方向

8、入线口方向

T:向上

D:向下

F:向前

B:向后

L:向左

R:向右

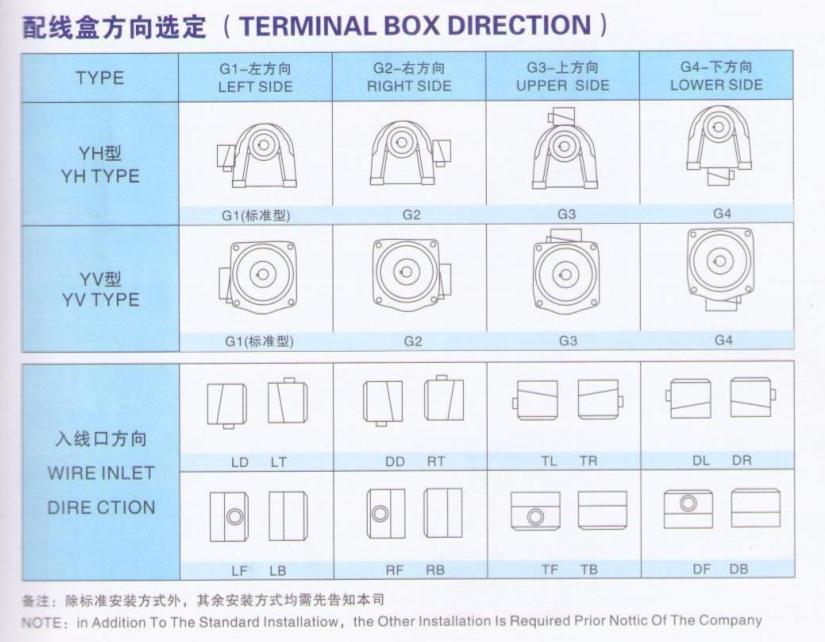

齿轮减速马达配线盒方向选定说明:
