摆线减速机如何跟据扭矩选型,其计
文章出处:xsy 人气: 发表时间:2015-09-25 14:39
知道扭矩,如何对摆线针轮减速机进行选型,减速机的扭矩计算方式又是怎样的?摆线针轮减速机的扭矩对减速机在实际运用中十分的重要,机械设计师在机械设计的过程中,要计算该机械的实际的扭矩需要,然后根据扭矩的需要来配型减速机,那么减速机的扭矩如何计算呢?如何安装扭矩来配型呢?
首先我们来看一下扭矩的计算公式的运用和含义:
减速机扭矩=9550×电机功率÷电机输入转数×速比×使用系数
减速机的扭矩计算公式像上述提供的一样,9550乘以电机的功率(KW单位),乘以减速机速比,乘以减速机使用系数(减速机的工作效率,摆线减速机大概在75%-95%之间)除以电机的输出转速。
比如:减速机的型号是BWD3-23-4KW 那么的扭矩如何计算呢?
扭矩=9550*4*23*0.85/1500 国内的4级电机一般达不到1500转每分钟 可以用1450作为参数. 0.85的是工作效果大概85%。
那么如何通过扭矩对摆线针轮减速机进行选型呢?

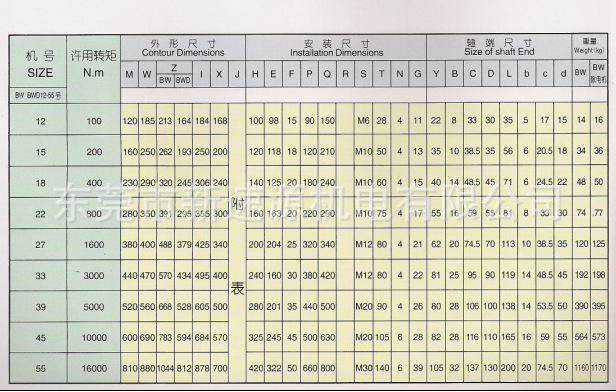

其实每个型号的电机+速比知道了以后我们都能算出扭矩,但是并不是每个型号的减速机都能与之匹配的,比如说我们要考虑电机和减速机是否能匹配,成本控制,最重要的是该减速机是否能承受我们目前所选的电机和速比的扭矩,电机和减速机匹配需要参考减速机样本,那么我们来看看扭矩的承受表吧:
从这个表中我们可以看出,每个型号的减速机的扭矩最大的承受力,比如BWD3 对应的型号是B22最大的承受扭矩为800,那么我们选择电机和速比的时候就不能超过该额定扭矩,否则减速机容易故障。
